磁力泵的结构特点有哪些?

文章来源:【益日新官网】 人气:497 发表时间:2018-05-21 11:10:21


 磁力泵是输送液体或使液体增压的机械,它将原动机的机械能或其他外部能量传送给液体,使液体能量增加,主要用来输送液体包括水,油,酸碱液,乳化液,悬乳液和液态金属等,也可输送液体,气体混合物以及含悬浮固体物的液体。那么磁力泵的结构特点有哪些呢?接下来益日新小编就来为大家介绍。


  磁力泵结构特点


  1.冷却润滑液流量控制


  泵运转时,必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%,内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时,将导致介质温度高于永磁体的工作温度,使内磁转子逐步失去磁性,使磁力传动器失效。当介质为水或水基液时,可使环隙区域的温升维持在3-5℃;当介质为烃或油时,可使环隙区域的温升维持在5-8℃。


  2.永磁体泵阀


  由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。

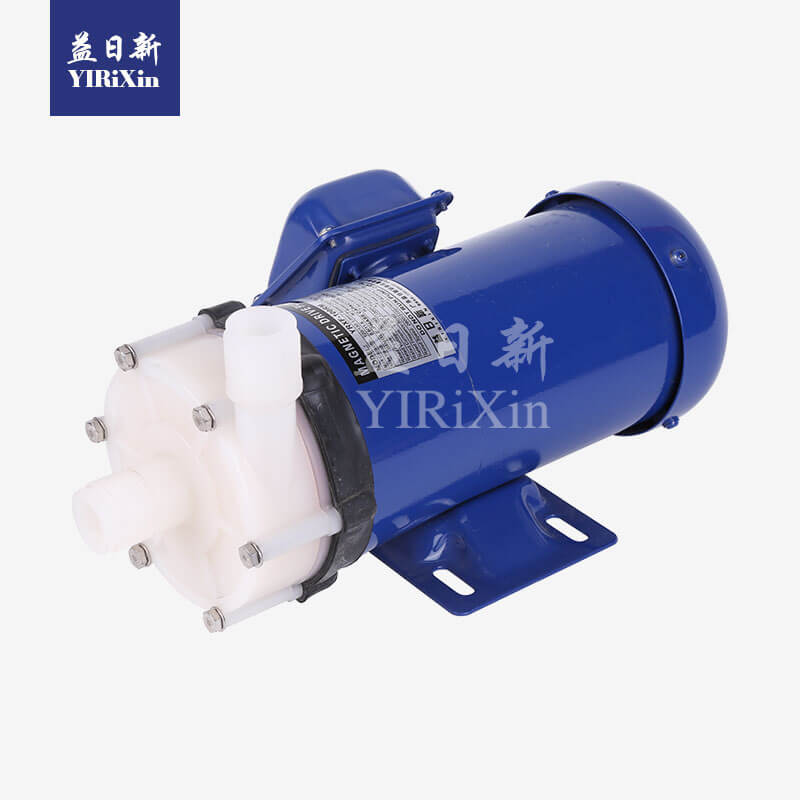

磁力泵


  3.滑动轴承


  磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能,所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小,所以轴承间隙不得过小,以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑,所以应根据不同的介质及使用工况,选用不同的材质制作轴承。


  4.保护措施


  当磁力传动器的从动部件在过载情况下运行或转子卡死时,磁力传动器的主、从动部件会自动滑脱,保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下,将产生涡损、磁损,造成永磁体温度升高,磁力传动器滑脱失效。


  5.隔离套泵阀


  在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为:其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径;一材料的电阻率;—材料的抗拉强度。当泵设计好后,n、T是工况给定的,要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。


  对于磁力泵的结构特点有哪些今天就为大家分享到这里,由于泵轴,内磁转子被泵体,隔离套完全封闭,从而彻底解决了“跑,冒,滴,漏”问题,消除了炼油化工行业易燃,易爆,有毒,有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。
